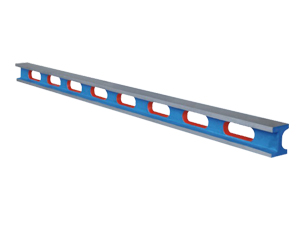

鑄鐵平尺
內容提要
鑄鐵平尺按JB/T7977-99標準制造，材料HT250,工作面采用刮研或精密磨削工藝，用于機床檢驗中檢驗不平度和不直度兩個工作面是配合塊規，千分尺，水平儀等儀器檢驗。
相關鏈接
詳細介紹
鑄鐵平尺按JB/T7977-99標準制造，材料HT250,工作面采用刮研或精密磨削工藝，用于機床檢驗中檢驗不平度和不直度兩個工作面是配合塊規，千分尺，水平儀等儀器檢驗，不同高度，兩導軌的平行和不連接導軌的水平，并可以配合直角尺，檢驗只用直角尺無法檢驗的兩機件的垂直度的量具，還適用于設備安裝和檢查，使用溫度（20±5）℃
鑄鐵平尺的規格：
鑄鐵平尺的規格：
規格mm | 工作面直線度或平面度 | 工作面間平行度 | 側面對工作面垂直度 | ||||||
精度等級um | |||||||||
0 | 1 | 2 | 0 | 1 | 2 | 0 | 1 | 2 | |
500×35 | 3 | 6 | 12 | 4.5 | 9 | 18 | 15 | 30 | 60 |
750×40 | 4 | 8 | 15 | 6 | 12 | 25 | 20 | 40 | 80 |
1000×50 | 5 | 10 | 20 | 7.5 | 15 | 30 | 25 | 50 | 100 |
1500×70 | 7.4 | 15 | 30 | 10 | 20 | 40 | 37 | 75 | 150 |
2000×90 | 9 | 18 | 36 | 13.5 | 27 | 54 | 45 | 90 | 180 |
2500×90 | 11 | 22 | 44 | 16 | 32 | 65 | 55 | 110 | 220 |
3000×100 | 13 | 26 | 52 | 19.5 | 39 | 78 | 65 | 130 | 260 |
3500×100 | 15 | 30 | 60 | 22 | 45 | 90 | 75 | 150 | 300 |
4000×100 | 17 | 34 | 68 | 25 | 50 | 100 | 85 | 170 | 340 |
5000×110 | 21 | 42 | 84 | 30 | 60 | 120 | 105 | 210 | 420 |
