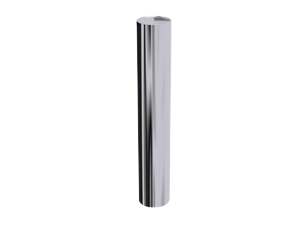

圓柱角尺
內容提要
圓柱角尺，按GB6092-85標準制造，主要用于制作件直角的檢驗和劃線，檢驗零件或部件有關表面的相互垂直度，可作為90度測量基準。
相關鏈接
詳細介紹
圓柱角尺，按GB6092-85標準制造，主要用于制作件直角的檢驗和劃線，檢驗零件或部件有關表面的相互垂直度，可作為90度測量基準。
| 規格mm | 測量面對基準面垂直度 | 測量面平面度或直線度 | 基面平面度或直線度 | ||||||
| 精度等級um | |||||||||
| 00 | 0 | 1 | 00 | 0 | 1 | 00 | 0 | 1 | |
| φ70×200 | 2 | 4.5 | 9 | 1 | 1.5 | 3 | 1 | 2 | 4.5 |
| φ80×200 | 2 | 4.5 | 9 | 1 | 1.5 | 3 | 1 | 2 | 4.5 |
| φ80×315 | 3 | 6 | 11 | 1 | 2 | 4 | 1.5 | 3 | 6 |
| φ100×500 | 4 | 8 | 15 | 1.5 | 2.5 | 5 | 2 | 4 | 8 |
| φ125×630 | 4.5 | 9 | 18 | 1.5 | 3 | 6 | 2.5 | 4.5 | 9 |
| φ140×800 | 5 | 10 | 20 | 1.5 | 3 | 7 | 2.5 | 5 | 10 |
| φ160×1000 | 6 | 12 | 25 | 2 | 4 | 8 | 3 | 6 | 12 |
